Промежуточная стальная опора ВЛ 220 кВ, марка П220н-1.2. Высота 36,5 м, масса 5213 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ1
П220н-1.2 отличается от П220н-1.1 одним параметром — расчётным ветровым районом. Опора рассчитана на III ветровой район, тогда как П220н-1.1 — на II. Геометрия при этом полностью совпадает: общая высота 36,5 м, отметка нижней траверсы 26 м, размер основания 4 м.
Ветровое давление — определяющая горизонтальная нагрузка для промежуточной опоры. Оно действует и на провода с тросом, и на саму решётчатую конструкцию, площадь которой при высоте свыше 36 м немала. Переход из II ветрового района в III увеличивает нормативное давление примерно в полтора раза, и конструкция отвечает на это усилением элементов: масса растёт с 5046 до 5213 кг, то есть на 167 кг.
Это и есть логика унификации в чистом виде. Вместо разработки отдельной опоры под каждый регион серия предлагает несколько исполнений одного типоразмера, различающихся только сечениями элементов. Фундаменты, схема расстановки и монтажные приёмы остаются общими.
Опора промежуточная, одноцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ1. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44; грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
Масса металлоконструкции по чертежу КМ — 4974 кг, горячее цинкование добавляет 239 кг. Все элементы соединяются на болтах, конструкция поставляется разукрупнённой и собирается на трассе поэлементно без сварки.
Высотный ряд этого исполнения включает укороченную П220н-1.2-8.6 (27,9 м) и надставную П220н-1.2+6.0 (42,5 м). Варианты с изменённой верхней частью ствола — П220н-1.2т и П220н-1.2пг.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-1.2 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

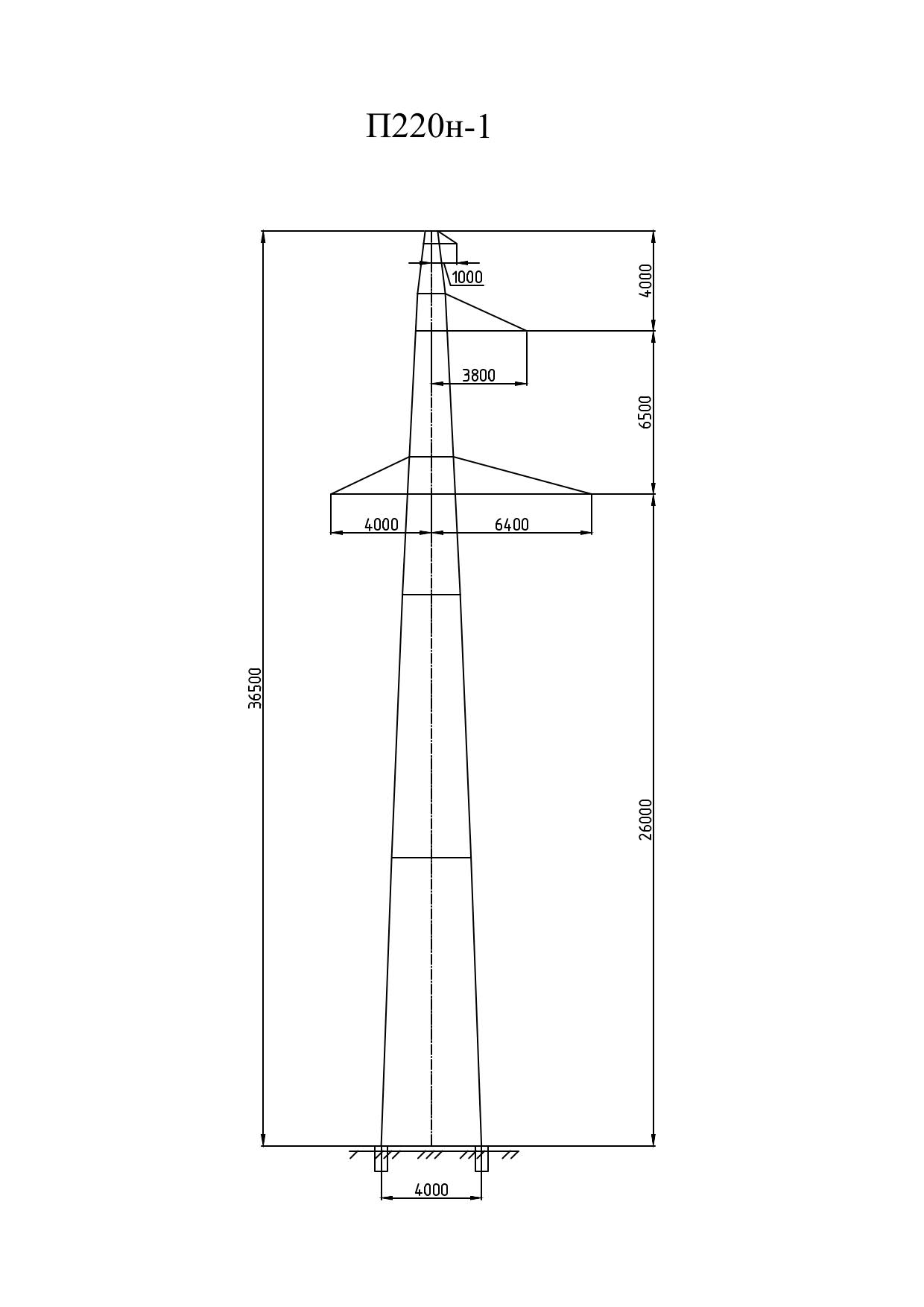

Полная высота — 36,5 м, отметка нижней траверсы — 26 м, размер основания — 4 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 4974 кг без покрытия и 5213 кг с горячим цинкованием. На цинковый слой приходится 239 кг.
Опора П220н-1.2 выполняется по рабочим чертежам 7.220.03-КМ1. Расчётные климатические условия: район по гололёду — I–IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
