Опора П21М

Стальная решётчатая опора П21М предназначена для промежуточных точек одноцепных воздушных линий электропередачи напряжением 220 кВ. Конструкция разработана по типовому проекту 3852тм-т5 и рассчитана на восприятие вертикальных нагрузок от веса проводов, ветровых воздействий на провода и на элементы самой опоры — без восприятия значительных продольных нагрузок тяжения.

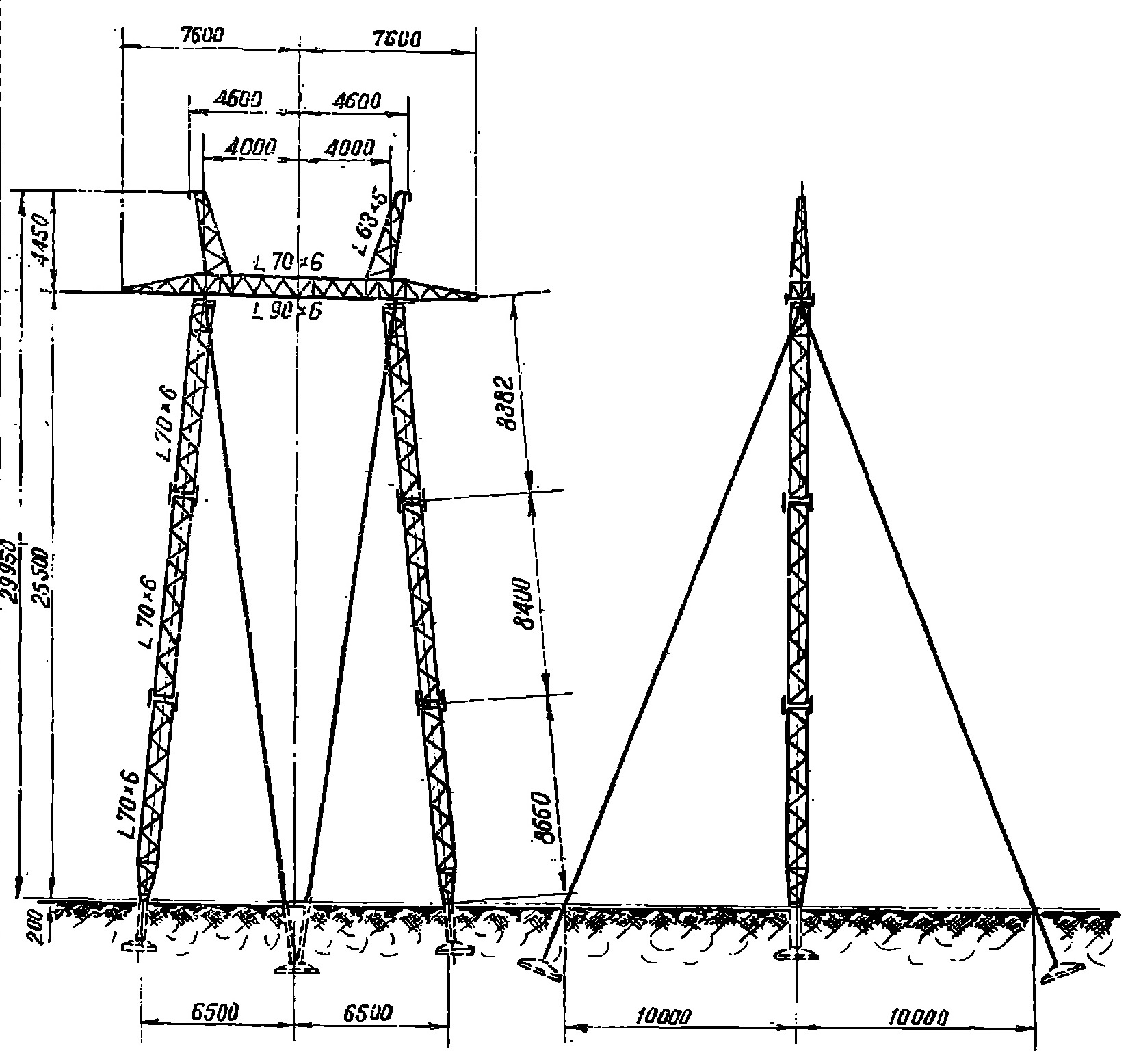

Общая высота сооружения составляет 30 м, отметка траверсы — 25,5 м. Широкая база шириной 13 м обеспечивает устойчивость при нормативных ветровых и гололёдных нагрузках без привлечения дополнительных оттяжек. Конструктивное решение — пространственная ферма из горячекатаных уголков на болтовых соединениях.

Масса металлоконструкции по рабочим чертежам КМ без учёта защитного покрытия составляет 4008 кг. После горячего цинкования, обеспечивающего долгосрочную антикоррозионную защиту в условиях различных климатических районов, масса возрастает до 4174 кг. Оцинкованное исполнение рекомендуется для районов с повышенной влажностью и агрессивностью атмосферы.

Опора П21М устанавливается на прямолинейных участках трасс ВЛ 220 кВ. Она воспринимает поперечные ветровые нагрузки от проводов и троса, а также монтажные усилия при натяжке пролётов. Конструкция оптимизирована под равнинный рельеф, однако допускает применение на участках с переменным профилем при соответствующем подборе типа фундамента. Типовой проект регламентирует расстановку болтовых соединений и допуски на изготовление, что упрощает контроль качества при приёмке на заводе-изготовителе.
