Опора ЦП21

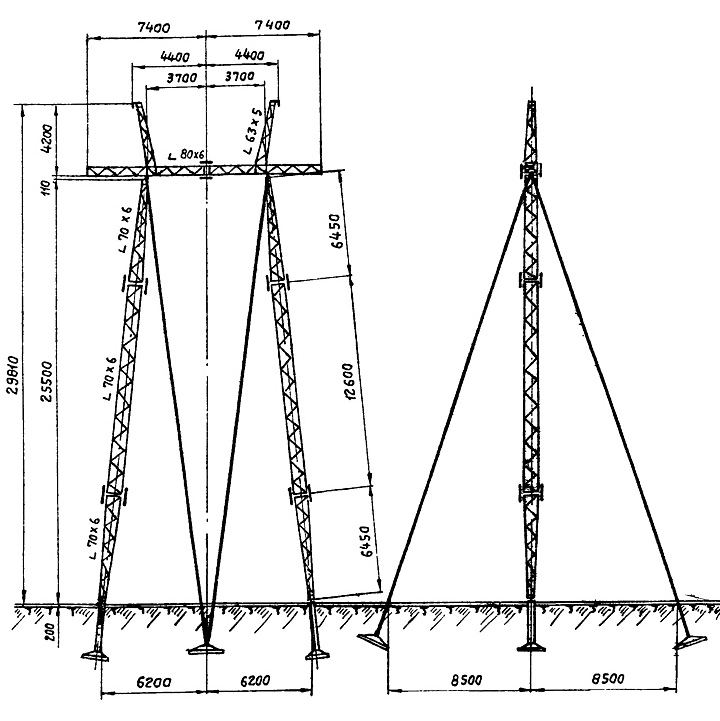

Промежуточная опора ЦП21 разработана для одноцепных воздушных линий электропередачи класса напряжения 220 кВ и реализована в рамках типового проекта 3852тм-т3. Переход от класса 110 кВ к 220 кВ принципиально изменяет геометрические параметры опоры: требования к межфазным расстояниям и вертикальному габариту провода до земли значительно возрастают. Это выражается в увеличении строительной высоты до 29,8 м, уровня траверсы до 25,5 м и ширины базы до 12,4 м по сравнению с аналогичными опорами класса 110 кВ.

Масса металлоконструкции без горячего цинкования — 4 062 кг, с цинкованием — 4 221 кг. Горячее цинкование является стандартным методом антикоррозионной защиты для опор высокого напряжения и обеспечивает сохранность конструкции на весь расчётный срок службы линии без капитального ремонта покрытия. Метод горячего погружения создаёт равномерный слой цинка, металлургически связанный со стальной основой, что делает покрытие значительно более стойким к механическим повреждениям при монтаже и эксплуатации.

Промежуточный тип конструкции предполагает применение на прямолинейных участках трассы без изменения направления линии. В нормальном режиме опора воспринимает вертикальные нагрузки от весовых пролётов проводов, нагрузки от поддерживающих гирлянд, а также горизонтальное ветровое давление на провода и корпус стойки. Тяжение проводов на промежуточные стойки не передаётся. Широкая база 12,4 м обеспечивает устойчивость к опрокидыванию при боковом ветровом давлении на высокую конструкцию класса 220 кВ в сочетании с вертикальной нагрузкой от весовых пролётов.

Типовой проект 3852тм-т3 охватывает унифицированную линейку промежуточных опор для ВЛ 220 и 330 кВ, включая типоразмеры ЦП21, ЦП22, ЦП23, ЦП24, ЦП25 и их модификации. Единая система болтовых соединений и унифицированные монтажные узлы обеспечивают применение стандартной технологии монтажа на протяжённых объектах строительства вне зависимости от выбранного типоразмера.
