Опора ПУС110-2

Двухцепная промежуточно-угловая опора ПУС110-2 разработана по типовому проекту 3.407-94 (3079тм-т6) для воздушных линий напряжением 110 кВ с двумя независимыми электрическими цепями. Применение двухцепной компоновки позволяет транспортировать мощность по двум параллельным цепям на одних опорах, сокращая полосу отвода земли и капитальные затраты по сравнению с прокладкой двух отдельных одноцепных ВЛ.

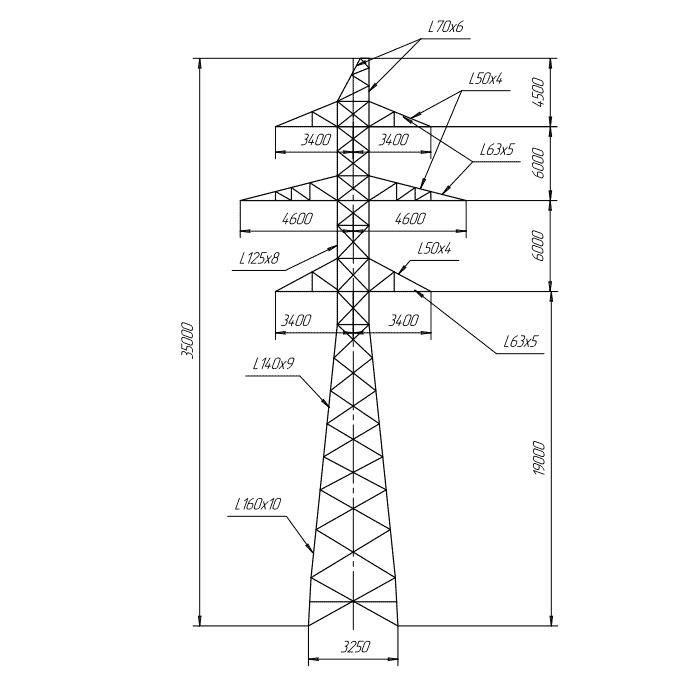

Общая высота опоры — 35,5 м, уровень крепления траверс — 19 м. Ширина базы — 3,3 м, что соответствует конструктиву вертикальной решётчатой стойки для двухцепных ВЛ 110 кВ. Дополнительные 6 м высоты по сравнению с одноцепным вариантом ПУС110-1 обусловлены необходимостью размещения шести фаз (по три на каждую цепь) с нормируемыми изоляционными расстояниями.

Диапазон применяемых рабочих проводов — АС-95, АС-150, АС-240. Выбор сечения определяется проектным током нагрузки и требованиями по механической прочности. Грозозащитный трос — ТК-9.1: стальной канат с нормированным разрывным усилием, обеспечивающий экранирование обеих цепей от прямых ударов молнии.

Промежуточно-угловое исполнение предполагает восприятие как ветровых и гравитационных нагрузок, так и горизонтальной угловой нагрузки от поворота трассы. В двухцепном исполнении нагрузки от двух цепей суммируются, что учитывается при расчёте опорных и фундаментных узлов.

Масса по КМ составляет 6 750 кг без цинкования и 7 014 кг с горячим цинкованием. ПУС110-2 применяется в региональных сетях 110 кВ и на выводах крупных электростанций, где требуется повышенная надёжность электроснабжения за счёт дублирования цепей.
