Опора ЦП8-1

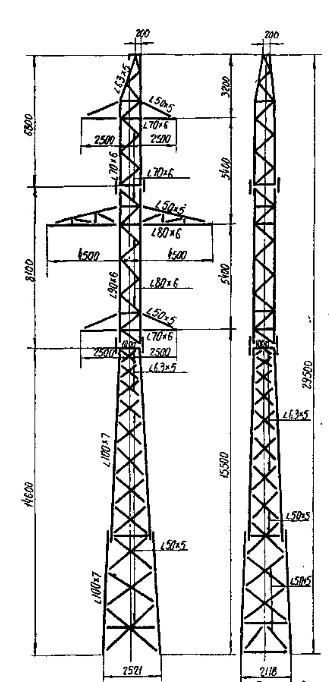

Опора ЦП8-1 — пониженная модификация двухцепной промежуточной конструкции для воздушных линий 110 кВ. Её высота составляет 29,5 м против 33 м у базового ЦП8, а нижняя траверса расположена на отметке 15,5 м. Такой типоразмер подбирается на участках с ровным рельефом, где нет необходимости обеспечивать дополнительный подъём проводов над препятствиями и расчётные стрелы провеса укладываются в нормативный габарит при меньшей высоте стойки.

Конструкция промежуточного типа: воспринимает вертикальные нагрузки от веса проводов и грозозащитного троса и поперечные ветровые усилия. Продольное тяжение в нормальном режиме на стойку не передаётся. Двухцепное исполнение обеспечивает подвеску двух трёхфазных цепей на единой несущей конструкции, рационально используя ширину коридора отчуждения.

База опоры в плане — 2,5×2,1 м, что на 15–16 % компактнее, чем у ЦП8. Уменьшенные размеры основания снижают требования к площади фундаментного ростверка и объёму земляных работ, что важно на участках со стеснёнными условиями или слабыми грунтами. Масса по чертежу КМ без горячего цинкования — 3 797 кг, с покрытием — 3 946 кг.

Отличие в 149 кг соответствует массе цинкового покрытия, нанесённого методом горячего цинкования. Этот метод обеспечивает равномерный защитный слой по всем элементам конструкции, включая внутренние поверхности профилей, и гарантирует коррозионную стойкость на весь нормативный срок службы ВЛ.

Опора ЦП8-1 входит в серию типового проекта 3852тм-т2 и полностью унифицирована по арматурным узлам, изоляторным гирляндам и фундаментным решениям с ЦП8 и анкерными опорами серии ЦУ. Монтаж ведётся поэлементно стандартными методами для решётчатых опор данного класса напряжения. Применение ЦП8-1 совместно с ЦП8 на одной трассе позволяет оптимизировать металлоёмкость линии в зависимости от рельефа.

Фундаменты для ЦП8-1 подбираются из типовых решений проекта 3852тм-т2 для базы 2,5×2,1 м. Меньшая нагрузка на фундамент по сравнению с ЦП8 позволяет применять более лёгкие фундаментные решения на слабых грунтах, что снижает стоимость нулевого цикла строительства.
