Опора ЦП6-1

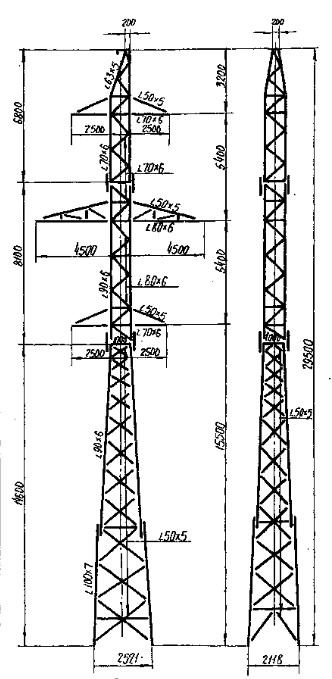

Опора ЦП6-1 — модификация промежуточной двухцепной стойки серии 3852тм-т2 для линий 110 кВ с уменьшенным уровнем траверсы и суженной базой. При общей высоте 29,5 м траверса опущена до отметки 15,5 м, а ширина основания составляет 2,5×2,1 м. Это решение применяется на участках, где рельеф, характер пересечений и нормативные провесы провода допускают более низкое крепление цепей без нарушения электрических расстояний.

Масса конструкции без горячего цинкования — 3 620 кг, с горячим цинкованием — 3 762 кг. Несмотря на высоту, близкую к ряду других стоек серии, масса ЦП6-1 умеренна: это объясняется сниженной отметкой траверсы, позволяющей облегчить верхние секции ствола, а также уменьшенной базой. Разница между массой без цинка и с цинком составляет 142 кг, что соответствует расчётной толщине покрытия по ГОСТ 9.307.

Промежуточная опора воспринимает вертикальный вес двух цепей проводников и горизонтальные ветровые нагрузки без продольного тяжения проводов. Двухцепная компоновка с грозозащитным тросом на вершине стойки обеспечивает молниезащиту обеих цепей ВЛ 110 кВ. Нижняя траверса на высоте 15,5 м задаёт электрический зазор между нижним проводом и земной поверхностью в соответствии с нормативными требованиями для данного класса напряжения.

Горячее цинкование по ГОСТ 9.307-89 делает опору ЦП6-1 пригодной для эксплуатации в районах с умеренным, холодным и субарктическим климатом без дополнительного окрашивания конструкции. Поставка — элементами с монтажной маркировкой; сборка на объекте ведётся болтовыми соединениями по сборочным чертежам типового проекта 3852тм-т2. Совместимость с другими стойками серии ЦП позволяет применять смешанные высотные профили на длинных трассах без разработки переходных узлов. Расчётный срок службы конструкции при плановом обслуживании составляет не менее 50 лет. Конструкция полностью соответствует требованиям нормативной документации для ВЛ 110 кВ.
