Опора ЦП6

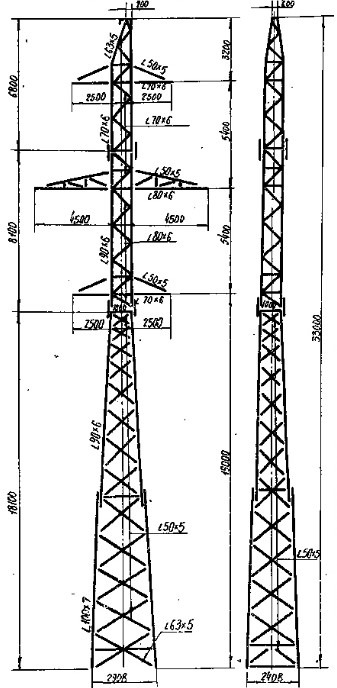

Среди промежуточных двухцепных опор класса 110 кВ серии 3852тм-т2 конструкция ЦП6 отличается наибольшей общей высотой — 33 м. Увеличенная высота стойки обеспечивает нормативный габарит проводов при прохождении линии через леса, зоны жилой застройки или участки с существенными высотными препятствиями. При этом двухцепная компоновка позволяет сохранить компактную полосу отвода и разместить два потока мощности на единой стойке.

Траверсы расположены на высоте 19 м — стандартная отметка для двухцепных опор данной серии. Ширина базы 2,9×2,4 м обеспечивает устойчивость высокой стойки при нормативных ветровых нагрузках; решётчатая конструкция ствола снижает аэродинамическое сопротивление по сравнению со сплошными профилями. Масса металлоконструкции без покрытия — 3 985 кг, с горячим цинкованием — 4 141 кг. По показателю массы ЦП6 является наиболее тяжёлой среди двухцепных промежуточных опор 110 кВ данной серии.

Двухцепная промежуточная схема не предусматривает восприятия тяжения проводов: ЦП6 работает на вертикальные нагрузки от веса двух цепей и горизонтальные ветровые нагрузки поперёк оси ВЛ. Симметричное расположение двух цепей относительно ствола уравновешивает поперечный изгибающий момент, оптимизируя напряжённое состояние несущих раскосов. Грозозащитный трос на вершине стойки обеспечивает молниезащиту обеих цепей.

Конструкция поставляется разобранными промаркированными элементами. Горячее цинкование по ГОСТ 9.307 защищает все несущие и соединительные элементы от атмосферной коррозии в течение нормативного срока службы ВЛ без дополнительного окрашивания. Типовой проект 3852тм-т2 регламентирует производство, приёмочные испытания и монтаж. Применение опоры ЦП6 ЛЭП обосновано в тех пролётах, где стойки меньшей высоты не обеспечивают нормативного габарита провода. Расчётный срок службы конструкции — не менее 50 лет при нормальной эксплуатации и своевременном контроле состояния болтовых соединений и антикоррозионного покрытия несущих элементов. Конструкция ЦП6 соответствует всем требованиям типового проекта 3852тм-т2.
