Опора ЦП5-1

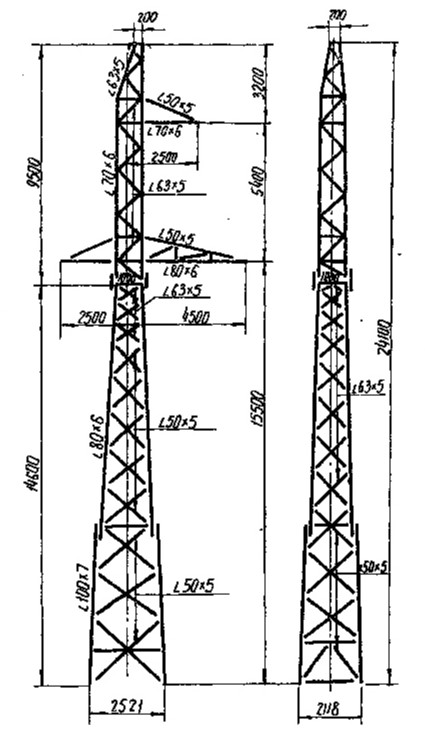

Опора ЦП5-1 — укороченная версия промежуточной стойки для одноцепных линий 110 кВ из серии 3852тм-т2. Снижение высоты с 27,6 м (базовый ЦП5) до 24,1 м достигается уменьшением промежуточной секции ствола при сохранении конструктивной схемы и узлов траверс. Уровень нижней траверсы — 15,5 м; ширина базы — 2,5×2,1 м. Применение данной модификации обосновано там, где провес провода в пролёте при стандартных пролётных длинах позволяет выдержать нормативный габарит при более низкой стойке и меньшей металлоёмкости.

Масса конструкции без горячего цинкования — 2 697 кг, с горячим цинкованием — 2 803 кг. По сравнению с базовым ЦП5 экономия составляет 292 кг, что снижает транспортные расходы и нагрузку на монтажное оборудование. Компактная конструкция перевозится стандартным транспортом без специальных разрешений на крупногабаритный или тяжеловесный груз.

Одноцепное промежуточное исполнение рассчитано на размещение трёх фазных проводников и грозозащитного троса без восприятия продольных тяжений. Основные расчётные нагрузки — вертикальный вес проводников в пролёте и поперечные ветровые нагрузки на провода и конструкцию. При уменьшенной высоте стойки кренящий момент от ветра снижается, что позволяет применить компактное основание 2,5×2,1 м, сокращая объём земляных работ под фундамент.

Горячее цинкование всех металлических элементов соответствует требованиям ГОСТ 9.307 и защищает конструкцию опоры ЛЭП от коррозии в климатических зонах от умеренных до субарктических. Типовой проект 3852тм-т2 регламентирует производство, входной контроль и монтаж. Совместное применение ЦП5-1 с другими стойками серии позволяет оптимизировать высотный профиль трассы с учётом рельефа и нормируемых пересечений. Расчётный срок службы конструкции при плановом техническом обслуживании составляет не менее 50 лет. Применение опоры ЦП5-1 в сочетании со стойками большей высоты той же серии не требует разработки специальных переходных узлов благодаря унификации фундаментных конструкций.
