Опора ЦП5

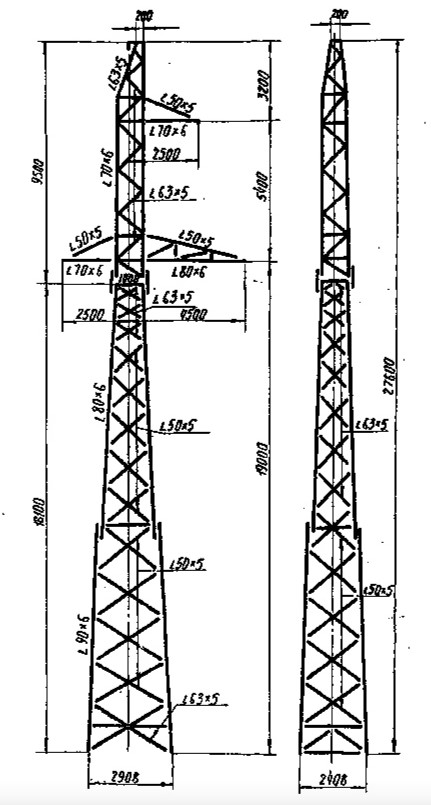

На трассах одноцепных воздушных линий напряжением 110 кВ опора ЦП5 занимает нишу промежуточной стойки с повышенной несущей способностью в сравнении с более лёгкими модификациями серии 3852тм-т2. При высоте 27,6 м и отметке траверсы 19 м масса конструкции составляет 2 978 кг без цинка и 3 095 кг с горячим цинкованием. Дополнительный металл направлен на усиление несущих раскосов и узловых элементов, расширяя расчётный пролёт при нормативных климатических нагрузках.

Ширина базы 2,9×2,4 м обеспечивает устойчивость конструкции при расчётных ветровых нагрузках для одноцепной схемы. Промежуточный тип исключает восприятие тяжения провода: нагрузки поперечны оси линии и вертикальны. Одноцепное исполнение предполагает размещение трёх гирлянд изоляторов фазных проводников и одного грозозащитного троса на вершине стойки. Нормативный электрический габарит до земли для класса 110 кВ выдерживается при отметке траверсы 19 м.

Типовой проект 3852тм-т2 обеспечивает соответствие нормативным требованиям для ВЛ 110 кВ по несущей способности, электрическим расстояниям и антикоррозионной защите. Горячее цинкование по ГОСТ 9.307 продлевает ресурс конструкции в зонах с умеренной и повышенной влажностью, промышленной атмосферой, а также в районах с интенсивным образованием гололёдных отложений на проводах и конструктивных элементах опоры ЛЭП.

Комплект поставки включает промаркированные элементы ствола, траверс и подножников, а также крепёжные изделия. Монтаж болтовой, без применения сварки непосредственно на объекте, что обеспечивает контролируемое качество узловых соединений. Сборка ведётся методом наращивания секций с использованием стрелового или гусеничного крана, допускается в любое время года при соответствующих мерах охраны труда. Расчётный срок службы конструкции при плановом техническом обслуживании — не менее 50 лет. Применение опоры ЦП5 в одноцепных трассах ВЛ 110 кВ обосновано при расчётных длинах пролётов, превышающих допускаемые для более лёгких стоек серии при данных климатических условиях.
