Опора ЦП3-1

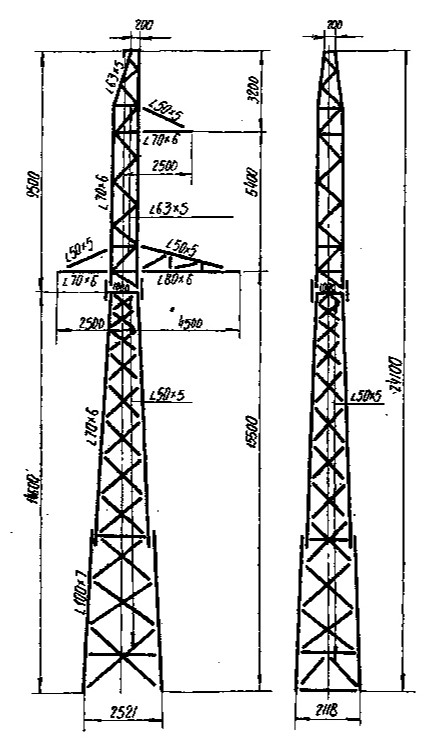

Укороченная версия промежуточной стойки для одноцепных ВЛ 110 кВ — опора ЦП3-1 — отличается от базовой ЦП3 уменьшенной общей высотой 24,1 м и сниженным уровнем траверсы 15,5 м. Применяется в пролётах, где рельеф и характер пересечений допускают конструкцию меньшего габарита, снижая металлоёмкость участка ВЛ и трудоёмкость монтажных работ. Сокращение высоты уменьшает парусность конструкции и опрокидывающий момент от ветровых нагрузок.

Ширина базы сохранена на уровне 2,9×2,4 м — аналогично базовому исполнению ЦП3. Унификация фундаментов сокращает разнообразие закладных конструкций и ускоряет подготовку основания при чередовании стоек разных высот на одной трассе. Масса без цинкования — 2 563 кг, с горячим цинкованием — 2 663 кг. Экономия около 260 кг по сравнению с ЦП3 снижает транспортные расходы и нагрузку на монтажное оборудование при работе в условиях бездорожья.

Промежуточное назначение опоры исключает воздействие тяжения проводов: расчётные нагрузки — вес провода и грозозащитного троса в пролёте, а также ветровое давление на провода и конструкцию. Одноцепное исполнение предполагает размещение трёх гирлянд изоляторов фазных проводов; грозозащитный трос крепится на вершине стойки. Уровень траверсы 15,5 м обеспечивает нормативный габарит при расчётных провесах, характерных для умеренных климатических условий и стандартных пролётных длин.

Конструкция разработана в составе типового проекта 3852тм-т2 и применяется совместно с другими стойками серии без дополнительных согласований. Горячее цинкование всех несущих элементов по ГОСТ 9.307 защищает сталь от атмосферной коррозии на протяжении нормативного срока службы. Поставка — комплектом промаркированных элементов с монтажной схемой и ведомостью болтовых соединений. Болтовая сборка без сварки ведётся в любое время года. Срок службы конструкции при правильной эксплуатации и плановом контроле болтовых соединений составляет не менее 50 лет.
