Опора ЦП3

Опора ЦП3 — типовая промежуточная конструкция для одноцепных воздушных линий класса 110 кВ, разработанная в составе серии 3852тм-т2. Относительно компактные габариты — высота 27,6 м и масса около трёх тонн с цинкованием — делают её одной из наиболее востребованных стоек при строительстве региональных и межсистемных ВЛ 110 кВ. Устанавливается на прямолинейных участках трассы без разворота угла.

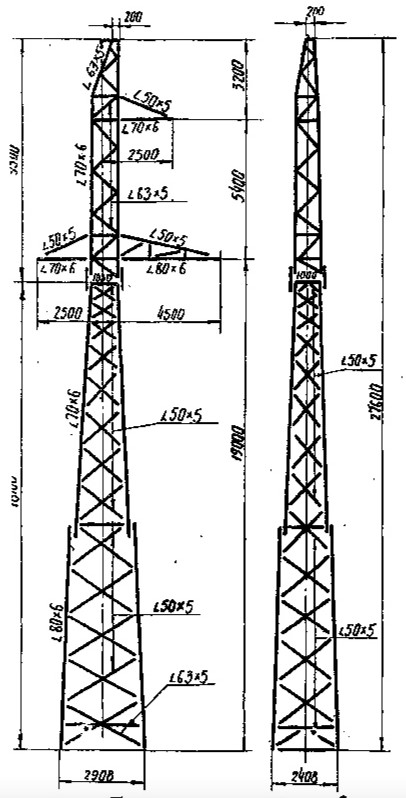

Траверсы размещены на высоте 19 м, что при стандартных пролётах обеспечивает нормативный габарит провода над земной поверхностью для класса напряжения 110 кВ. Решётчатая пирамидальная стойка с базой 2,9×2,4 м передаёт ветровые и вертикальные нагрузки на фундаменты. Масса конструкции по чертежу КМ без покрытия — 2 812 кг, с горячим цинкованием — 2 922 кг. Цинковый слой наносится горячим погружением по ГОСТ 9.307 и обеспечивает защиту в условиях I–III степеней агрессивности атмосферной среды.

Промежуточная опора ЦП3 не рассчитана на восприятие тяжения проводов: все основные расчётные нагрузки — вертикальный вес проводников в пролёте и поперечное давление ветра на провода и конструкцию. Одноцепное исполнение упрощает монтаж арматуры и контроль электрических расстояний. Грозозащитный трос, закреплённый на вершине стойки, формирует защитный угол для фазных проводников согласно нормам надёжности ВЛ.

Изготовление по типовому проекту 3852тм-т2 стандартизирует заготовительные операции и обеспечивает совместимость с другими элементами серии. Повторное применение фундаментных решений при близких геологических условиях ускоряет проектирование отдельных участков линии. Поставка — разобранными промаркированными секциями; болтовой монтаж без сварки на объекте допускает минимальный состав монтажного звена с использованием стрелового или гусеничного крана. Расчётный срок службы конструкции при плановом техническом обслуживании — не менее 50 лет. Применение опоры ЦП3 на одноцепных трассах ВЛ 110 кВ в соответствии с типовым проектом не требует дополнительных расчётов для стандартных климатических условий.
