Опора ЦП1

ЦП1 — базовый типоразмер унифицированного ряда одноцепных промежуточных опор ЛЭП класса напряжения 110 кВ, разработанного в рамках типового проекта 3852тм-т2. Промежуточный тип означает, что конструкция рассчитана на восприятие вертикальных нагрузок от весового пролёта проводов, нагрузок от поддерживающих гирлянд, а также горизонтального ветрового давления на провода и собственный корпус. В нормальном эксплуатационном режиме тяжение проводов на промежуточную опору не передаётся — провода закреплены в поддерживающих гирляндах, свободно огибающих корпус опоры.

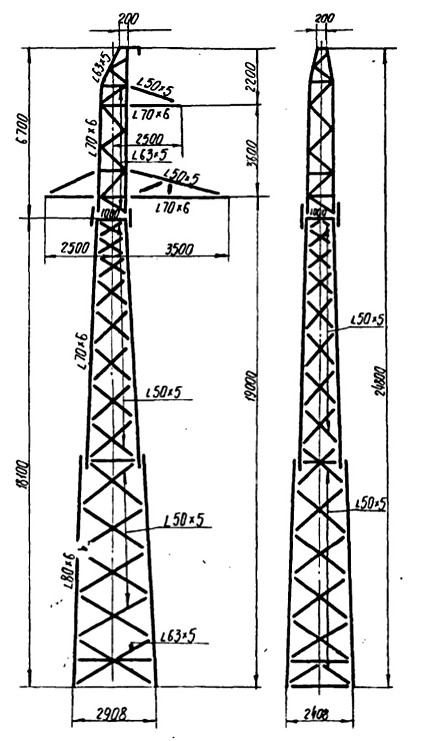

Общая высота — 24,8 м, уровень крепления траверсы — 19 м. Прямоугольная база 2,9×2,4 м характерна для лёгких промежуточных стоек, устанавливаемых на стандартных несущих грунтах. Компактное основание позволяет минимизировать объём земляных работ и снизить затраты на фундаменты при массовом строительстве воздушных линий 110 кВ, где промежуточные опоры составляют большую часть парка.

Масса металлоконструкции без горячего цинкования — 2 580 кг, с цинкованием — 2 681 кг. Небольшой вес по сравнению с анкерными конструкциями того же класса напряжения достигается применением облегчённого решётчатого профиля, не рассчитанного на тяжение проводов. Горячее цинкование всех стальных элементов создаёт металлургически связанный защитный слой, стойкий к атмосферной коррозии в любых климатических условиях — от сухого континентального до влажного приморского.

Опора ЦП1 применяется на прямолинейных участках трассы с нормативными пролётами для класса 110 кВ. Типовой проект 3852тм-т2 охватывает унифицированный ряд с различными строительными высотами: ЦП1-2 — 16,7 м, ЦП1-1 — 21,3 м, ЦП1 — 24,8 м, а также исполнения с пасынком (ЦП1-П, ЦП1-1П) для слабых грунтов. Единая болтовая система соединений в рамках ряда упрощает комплектацию, складирование и монтаж на протяжённых линиях с переменным рельефом, сокращая номенклатуру применяемых крепёжных деталей и трудоёмкость приёмки конструкций на строительном объекте.
