Опора УСК750-1+5

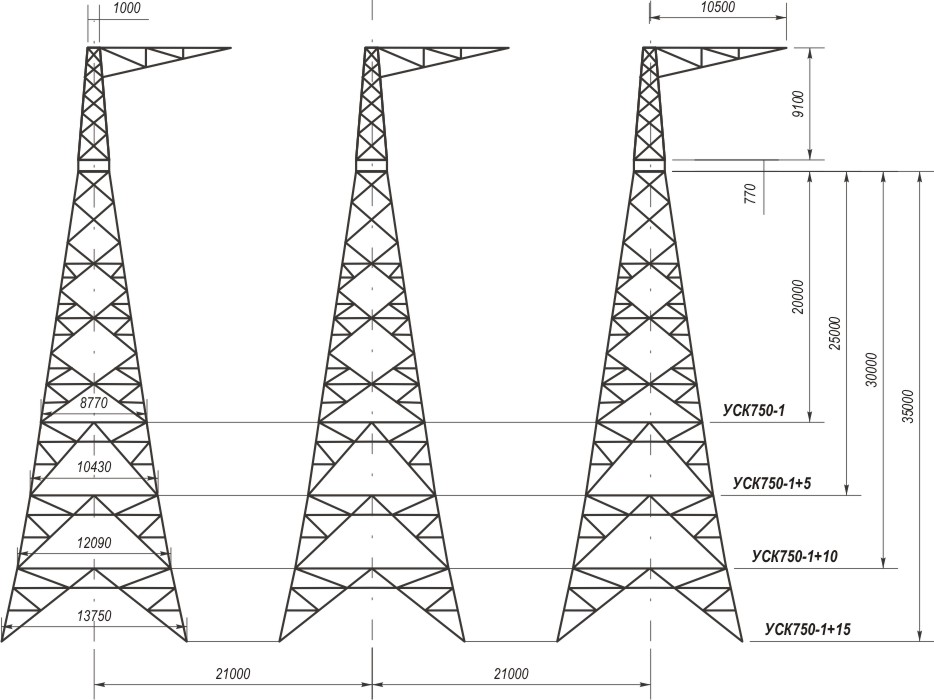

Опора УСК750-1+5 объединяет пятиметровый строительный подъём с повышенной несущей способностью, характерной для серии УСК. Высота — 34,8 м, отметка траверс — 25 м, ширина базы — 10,43 м при шаге поясов 3×21 м. Геометрически конструкция совпадает с УС750-1+5, однако масса с горячим цинкованием — 46 708 кг против 34 964 кг у стандартного варианта. Разница более 11 700 кг обусловлена усиленными сечениями несущих элементов серии УСК.

Опора одноцепная, анкерно-угловая. Типовой проект — 3.407.2-134.4 (10224тм-т7). Рассчитана на более тяжёлые расчётные нагрузки, чем аналог серии УС: большие углы поворота трассы, высокие ветровые нагрузки или более тяжёлый гололёдный район. Именно под такие условия проектируются усиленные поясные элементы и узловые фасонки стальной пространственной фермы.

Провод — расщеплённая фаза 3×АnС400/51. Грозозащитные тросы — AnC70/72 и AnC95/141. На анкерно-угловых опорах тросы крепятся натяжными зажимами и воспринимают продольное тяжение наравне с проводами. Горячее цинкование тросовых зажимов и конструктивных элементов вершинной части обязательно для совместимости материалов в зоне контакта.

Масса металлоконструкции без покрытия — 44 955 кг. С горячим цинкованием — 46 708 кг. Прирост от цинкования около 1 750 кг соответствует площади поверхности конструктивных элементов. При транспортировке на место монтажа секции перевозятся поэлементно на стандартных платформах, что снижает требования к дорожной сети в районе строительства.

Выбор между УС750-1+5 и УСК750-1+5 выполняется проектировщиком по результатам расчёта нагрузок на угловой секции линии. Если расчётные тяжения и ветровые нагрузки выходят за предел несущей способности лёгкого варианта, назначается более тяжёлое исполнение УСК с соответствующим увеличением расхода металла. Горячее цинкование обеих серий выполняется на заводе-изготовителе до отгрузки, что исключает дополнительную антикоррозионную обработку на монтажной площадке и упрощает приёмку конструкции на объекте.
