Опора УСТ500-1+13

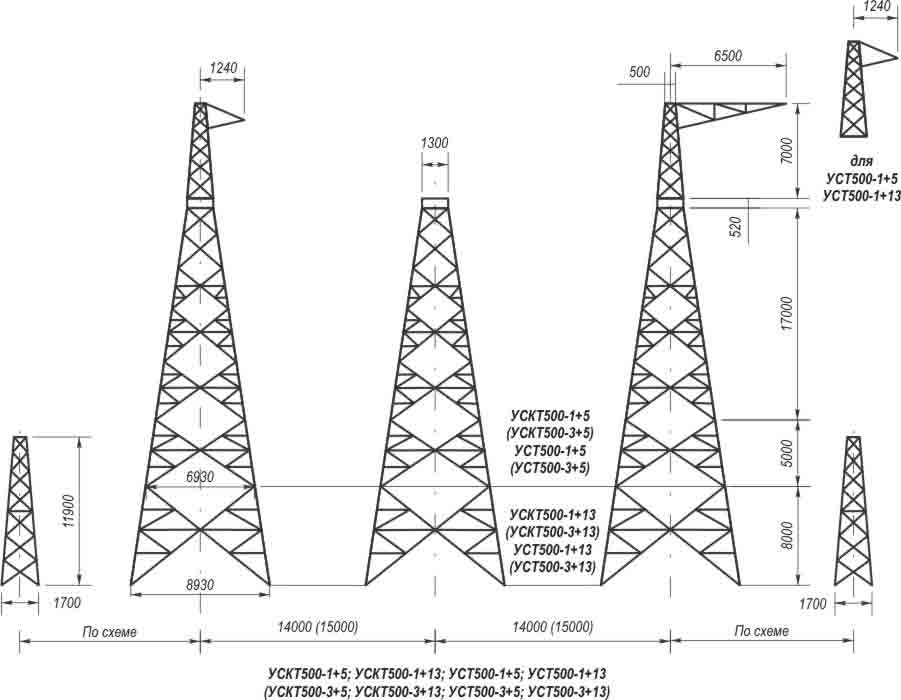

УСТ500-1+13 — высокая одноцепная анкерно-угловая опора ЛЭП напряжением 500 кВ, спроектированная по типовому проекту 3.407.2-155.2 (3604тм-т2). Индекс «+13» в шифре указывает на надставку высотой 13 м, добавляемую к базовой секции стойки первого исполнения. Строительная высота 37,5 м и высота траверсы 30 м делают эту конструкцию одной из наиболее высоких в серии УСТ500 и предопределяют её применение в пролётах с пересечением крупных естественных препятствий — судоходных рек, глубоких оврагов, лесных массивов — или на участках с выраженным перепадом высот, где необходимо обеспечить повышенный вертикальный габарит в расчётных режимах.

База фундаментов составляет 8,93 м при трёхопорной расстановке по схеме 3×15 м — это одна из наиболее широких расстановок в серии, обеспечивающая устойчивость к опрокидыванию при значительных тяговых нагрузках и увеличенном плече ветрового момента. Провод — 3хАnС400/51 (расщеплённая фаза из трёх проводников с антикоррозионным покрытием), грозозащитный трос — АnС70/72. Расщепление фазы на три проводника снижает уровень радиопомех и потери на корону, обязательные к нормированию на ВЛ 500 кВ.

Масса конструкции по чертежу КМ: без горячего цинкования — 30 460 кг, с цинкованием — 31 648 кг. Разница около 1 188 кг соответствует массе цинкового слоя. Горячее цинкование является стандартной антикоррозионной защитой для опор ВЛ 500 кВ и обеспечивает расчётный срок службы не менее 50 лет без капитального ремонта покрытия, в том числе в условиях повышенной влажности и промышленной атмосферы.

Анкерно-угловой тип конструкции означает, что опора воспринимает горизонтальную равнодействующую тяжений обоих смежных пролётов и удерживает провода при аварийном обрыве в соседнем пролёте. Жёсткая пространственная конструкция типа «СТ» с трубчатыми поясными элементами обеспечивает рациональное распределение материала при высоких сжимающих нагрузках. Опора входит в унифицированный ряд с УСТ500-1+5, отличаясь надставкой +13 м вместо +5 м.
