Опора У2К

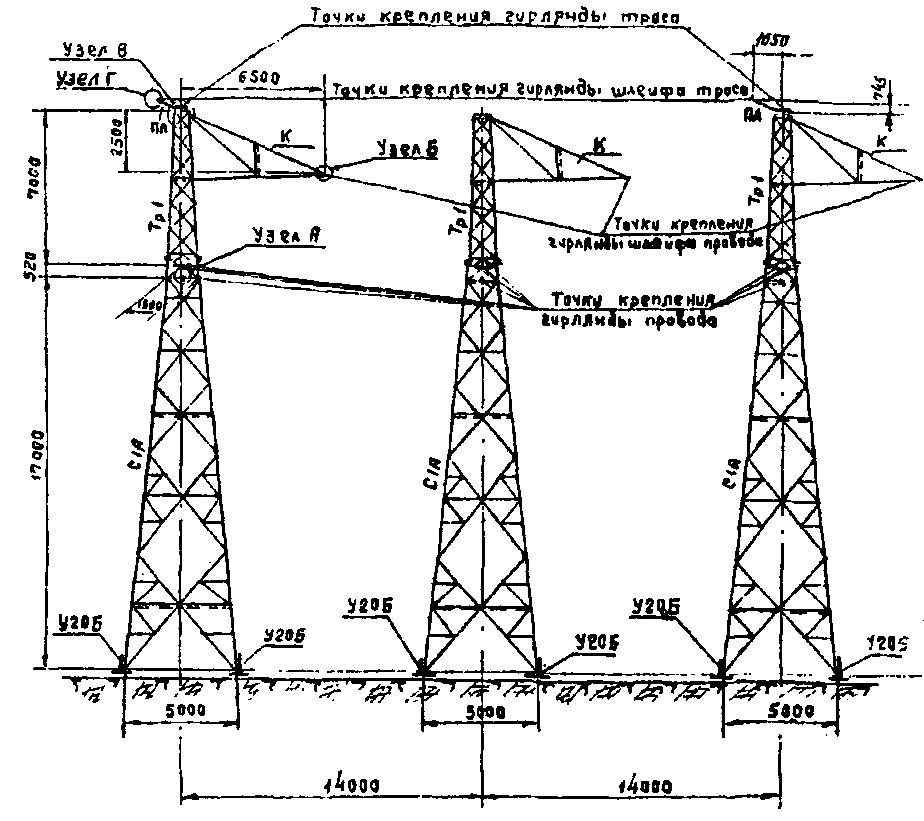

Опора У2К относится к анкерно-угловым одноцепным конструкциям для ВЛ 500 кВ по типовому проекту 3.407-106 (3539тм-т2). В отличие от У2А того же класса напряжения, конструктивное решение У2К реализует иную схему фундаментных стоек — 3х14 вместо 2х28. Трёхстоечная схема принципиально влияет на распределение реакций грунтового основания и применяется при иных инженерно-геологических условиях или геометрии угла поворота трассы.

Общая высота опоры — 24,5 м, высота траверсы — 17 м. При равных геометрических параметрах с базовым У2А масса У2К существенно выше: 16 637 кг без цинка и 17 136 кг с горячим цинкованием против 12 941/13 331 кг у У2А. Разница около 3 700 кг обусловлена иным конструктивным решением несущей системы основания и узлов соединения ствола со стойками.

Ширина базы 5 м при схеме 3х14 обеспечивает более равномерное распределение реакций под каждой из трёх стоек по сравнению с двухстоечной схемой. В случае слабых, пучинистых или неоднородных грунтов концентрация нагрузки на двух опорных точках нежелательна, и именно тогда трёхстоечная схема У2К может оказаться предпочтительной по результатам геотехнических расчётов.

Опора рассчитана на провода 3хАС-400/51 и 3хАС-500/64 с грозозащитным тросом ТК-11 при работе в районах по гололёду I–IV. Горячее цинкование всех стальных элементов обеспечивает долгосрочную защиту конструкции в открытой атмосфере без периодического восстановления покрытия.

Анкерно-угловая функция У2К обеспечивает восприятие суммарных горизонтальных нагрузок от натяжения расщеплённых фаз в угловой точке трассы ВЛ 500 кВ. Применение натяжных гирлянд изоляторов соответствующего класса напряжения гарантирует нормативные изоляционные расстояния при полных эксплуатационных тяжениях. Монтаж конструкции У2К выполняется с применением кранового оборудования соответствующей грузоподъёмности. Разбивка на отправочные марки допускает транспортировку стандартным транспортом. Выбор между схемами У2А (2х28) и У2К (3х14) производится на этапе проектирования по результатам геотехнических расчётов с учётом грунтовых условий конкретной площадки.
