Опора У1Т

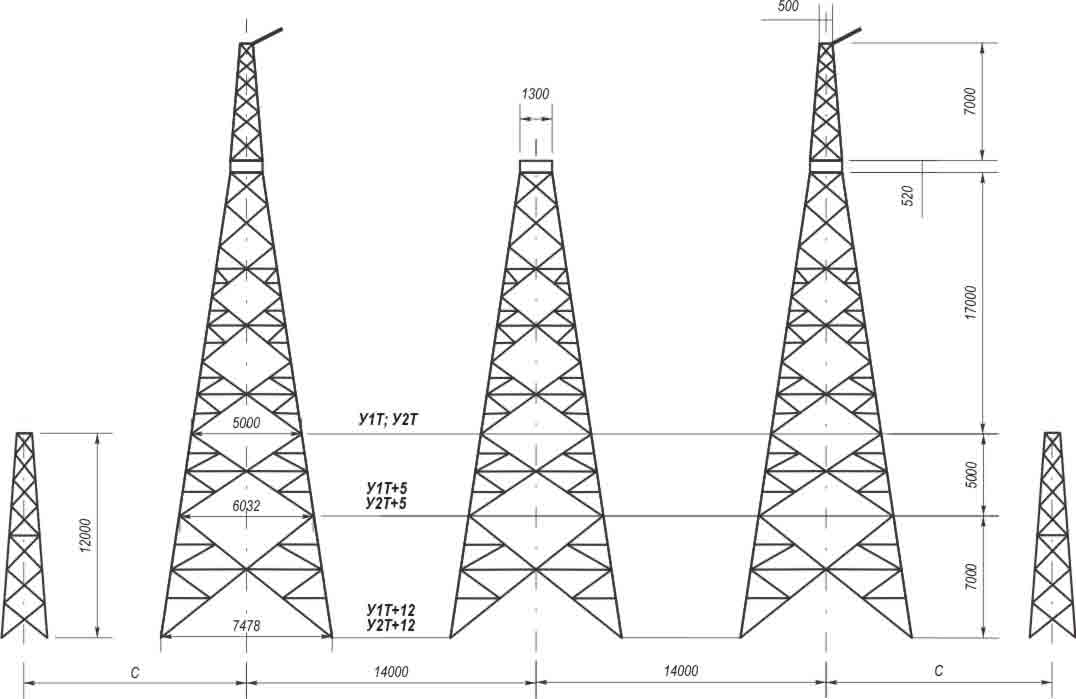

Конструктивно опора У1Т выделяется пониженной базовой высотой стойки: общая высота составляет 17 м, высота траверсы — 12 м, ширина базы — 5 м при пространственном расположении фундаментов 3×14 м. Компактное исполнение востребовано на участках трассы с нормативным рельефом, где повышенный габарит над земной поверхностью не требуется, а угловая установка опоры необходима по условиям трассировки.

Одноцепная анкерно-угловая опора У1Т предназначена для ВЛ 500 кВ и допускает угол поворота от 0 до 60 градусов. Проектная документация разработана в рамках типового проекта 3.407-106 (серия 3539тм-т2). Расчётные марки проводов — 3×АС-400/51 и 3×АС-500/64, грозозащита выполняется тросом ТК-11. Конструкция рассчитана на применение в районах по гололёду I–IV.

Масса металлоконструкции по чертежу КМ: без горячего цинкования — 15 983 кг, с цинкованием — 16 462 кг. Несмотря на меньшую высоту по сравнению с У1К, масса У1Т сопоставима — это объясняется тем, что узлы натяжных гирлянд, воспринимающие тяжение проводов при угловой установке, требуют значительных сечений поясов и раскосов независимо от высоты опоры. Горизонтальная равнодействующая от тяжения расщеплённых фаз определяет нагрузку на траверсы в первую очередь.

Расщеплённые фазы в три провода, характерные для ВЛ 500 кВ, создают суммарную нагрузку от тяжения, которая при угловой установке трансформируется в значительную горизонтальную равнодействующую. Траверсы и стойка У1Т рассчитаны на эту нагрузку с учётом нормативных коэффициентов надёжности в нормальных, аварийных и монтажных режимах работы линии.

Горячее цинкование всех элементов обеспечивает длительную коррозионную стойкость без нанесения дополнительных лакокрасочных покрытий. Монтаж — поэлементный, болтовой. В сочетании с удлинёнными модификациями У1Т+5 и У1Т+12 опора У1Т формирует ряд высот для гибкого выбора высотного решения при проектировании системообразующих ВЛ 500 кВ.
