Опора ЦУ4

Класс напряжения 110 кВ — наиболее распространённый в региональных распределительных сетях России. Опора ЦУ4 — анкерно-угловая, двухцепная, разработана для ВЛ этого класса в рамках типового проекта 3852тм-т2. Двухцепное исполнение позволяет совмещать два независимых электрических контура на одной башне при обеспечении полноценного анкерного крепления проводов в узлах поворота трассы. Конструкция предназначена для строительства и реконструкции ВЛ 110 кВ.

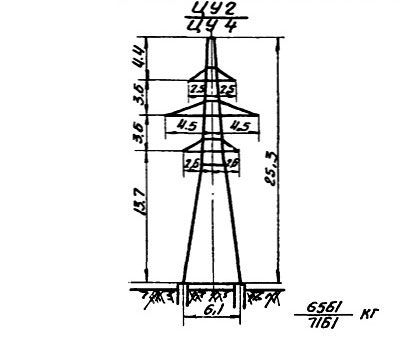

Общая высота конструкции — 25,3 м, траверса расположена на отметке 13,7 м. Эти параметры обеспечивают нормативный изоляционный габарит от проводов 110 кВ до поверхности земли при стрелах провеса, характерных для типовых пролётов данного класса напряжения в различных климатических районах. Ширина основания — 6,1 м, достаточная для восприятия горизонтальных нагрузок от тяжения двух цепей.

Провода крепятся в натяжных гирляндах изоляторов — обязательный признак анкерно-угловых опор, отличающий их от промежуточных. Конструкция воспринимает разностные тяжения при изменении направления линии, а также нагрузки при обрыве провода в смежных пролётах. Грозозащитные тросы крепятся на вершине башни в точках, предусмотренных проектом 3852тм-т2.

Масса металлоконструкции без горячего цинкования — 7161 кг, с цинкованием — 7441 кг. Умеренная масса делает опору ЦУ4 экономичной с точки зрения транспортных и монтажных затрат: элементы можно перевозить стандартными бортовыми автомобилями и поднимать при монтаже лёгкими кранами. Это снижает стоимость строительства ВЛ в труднодоступных районах.

Конструкция выполнена из прокатных уголков на болтовых соединениях, собирается без сварки. Горячее цинкование обеспечивает долгосрочную защиту от коррозии. Опора ЦУ4 применяется при строительстве двухцепных ВЛ 110 кВ по проекту 3852тм-т2 в поворотных и анкерных точках трасс с типовыми нагрузками.
