Опора ЦУ3

На угловых и анкерных участках одноцепных воздушных линий 110 кВ с повышенными нагрузками от тяжения опора ЦУ3 является основной конструкцией усиленного ряда типового проекта 3852тм-т2. В сравнении с ЦУ1 металлоёмкость заметно выше — 5 088 кг без цинка против 4 682 кг, — что соответствует бо́льшей нагрузочной способности по горизонтальному тяжению проводов. Это позволяет применять ЦУ3 при более широком диапазоне углов поворота трассы или при увеличенных сечениях проводов.

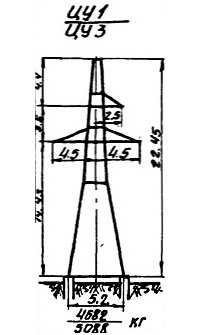

Общая высота — 22,45 м, высота траверсы — 14,45 м, ширина базы — 5,2 м. Геометрия полностью совпадает с ЦУ1 и ЦУ1-1. Это означает, что одни и те же фундаменты и линейная арматура используются для всего семейства одноцепных анкерных опор данной высоты: конкретный шифр выбирается исключительно по расчётным нагрузкам.

Масса с горячим цинкованием — 5 287 кг. Горячее цинкование надёжно защищает конструкцию от атмосферной коррозии в различных климатических зонах — от умеренного до умеренно холодного климата — без регулярного нанесения лакокрасочных покрытий.

Стальная решётчатая конструкция набирается из горячекатаных угловых профилей на болтовых соединениях. Типовой проект — 3852тм-т2. Унификация с серией ЦП8/ЦП8-1 и ЦУ1/ЦУ2 по арматуре и фундаментным решениям позволяет применять единую номенклатуру материалов на всей трассе, снижая складские запасы и упрощая логистику.

Монтаж поэлементный стандартными методами. Компактные размеры и масса элементов позволяют транспортировать ЦУ3 стандартным автотранспортом и выполнять сборку с применением лёгкой монтажной техники — без применения тяжёлых кранов. Конструкция соответствует действующим нормам ПУЭ для ВЛ 110 кВ.

Фундаменты для ЦУ3 рассчитываются с учётом горизонтальных нагрузок от тяжения и опрокидывающего момента. Несмотря на более высокую нагрузочную способность по сравнению с ЦУ1, ЦУ3 имеет те же габаритные параметры основания — 5,2 м, что позволяет применять единые фундаментные конструкции для всего семейства одноцепных анкерно-угловых опор высотой 22,45 м.
